ヘッドライトスイッチ & ヘッドライトリレー
ヘッドライトスイッチ T/1 73-(1303/ストラット)

A

ヘッドライトのHI/LOW切り替えリレーで12Vで2種類6VはGERMANのみの扱いになります。
ウインカーレバースイッチからアースを落とすことでリレーがカチッと音をたてて電気の流れ
るレーンを切り替えます。単体での点検も出来ますし切り替え出来ない原因はいくつかあり
ますから考えて原因にたどり着きましょう。


ヘッドライトスイッチ T/1 58-67
ヘッドライトスイッチ T/2 -67

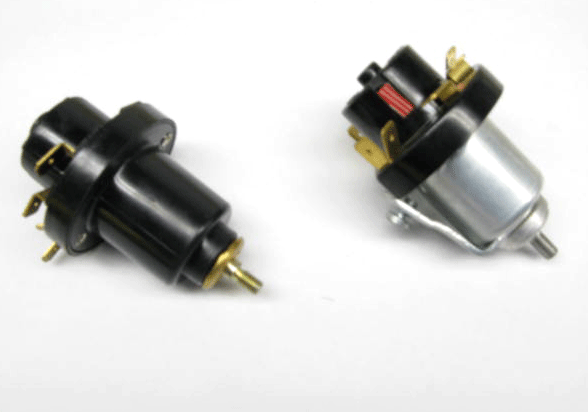

ヘッドライトスイッチですがAとBで取り付け方が違います。タイプ2の67年式までに
取り付ける場合Bの矢印のステーが必要になりますのでAのタイプを選ばれると元の
スイッチからこの部分の付け替えが必要になります。

ヘッドライトディマースイッチ フロア
ヘッドライトスイッチ T/1 68-70

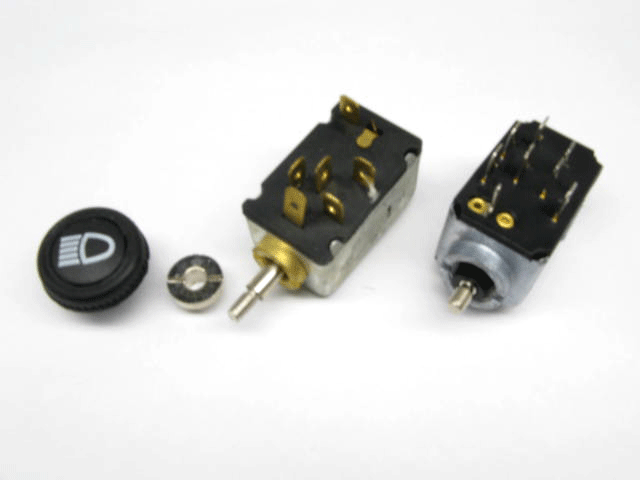

68年式からのヘッドライトスイッチでAとBは矢印の特殊ナットのサイズの違いです。
Aのナットのネジの直径は約1cm(オリジナルは1.15cm)でBはそれより大きくて
約1.4cmになりダッシュにもサイズ違いの穴が開いています。

ヘッドライト切り替えリレー

B

A

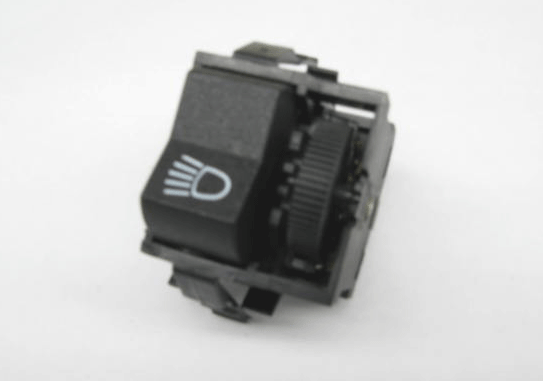

1303だけのヘッドライトスイッチです。

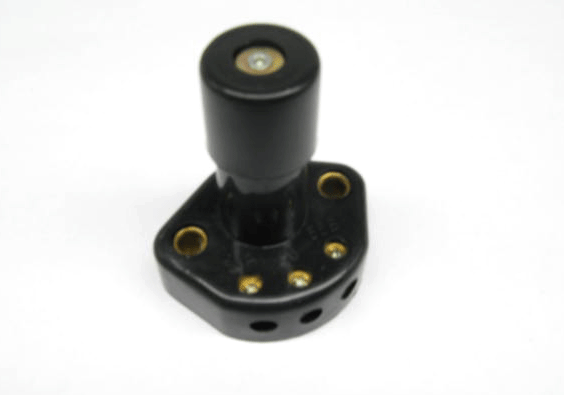

ウインカーレバーにヘッドライトの切り替えS/Wが付いていない年式の足ふみS/Wです。
構造が簡単ですからトラブルの場合に点検しやすい部品ですが分解修理はお勧め致し
ませんので交換してください。

ヘッドライトスイッチ T/2 68-79
I-0250A ヘッドライトスイッチ T/2 68-79(WWリプロ) \7,500


I-0280 ヘッドライトリレー 12V SWF/GERMAN \9,900
I-0280A ヘッドライトリレー  6V GERMAN \7,700

I-0270 ヘッドライトディマースイッチ -65 フロア( HI/LOW 切替) \2,500

B

I-0249 B ヘッドライトスイッチ T/2 -67 (WWリプロ) \5,600
I-0250 A ヘッドライトスイッチ T/1 58-67 & T/3 -67 欠品中

I-0260 A ヘッドライトスイッチ T/1 68-70 \5,200
I-0260A B ヘッドライトスイッチ T/1 71-72 欠品中
I-0260B ヘッドライトスイッチ  S/B 73− \3,900
